隨著經濟的迅速發展和人民生活水平的不斷提升，社會對電能的需求越來越高，電網容量不斷擴大，電壓等級逐步提高，對電力系統的穩定性和可靠性要求也越來越高。局部放電是輸變電設備絕緣劣化的主要原因，同時也是絕緣劣化的重要征兆和表現形式，因此針對輸變電設備內部局部放電信號的在線監測、診斷與評估具有十分重要的意義。

為了做好各類型局放監測設備的質量把控工作，保證電力系統的正常運行，許昌開普檢測建設完成了包括高頻局部放電檢測儀測試系統、特高頻局部放電檢測儀校驗平臺、接觸式超聲波局部放電檢測儀測試系統、非接觸式超聲波局部放電檢測儀測試系統、暫態地電壓局部放電檢測儀測試系統等5類局放在內的局部放電監測設備檢測試驗室，并取得了相關行業標準的CNAS認可與CMA資質授權，下面為大家簡單介紹一下各種類型局放監測設備的功能試驗。

1. 高頻局部放電監測設備功能試驗

高頻局部放電測試儀采用羅戈夫斯基線圈型電流傳感器耦合局部放電產生的高頻電流信號，與測試電路沒有直接的電氣連接，具有結構簡單、檢測靈敏度高等優點，其功能試驗相關內容如下：

1.1.試驗儀器

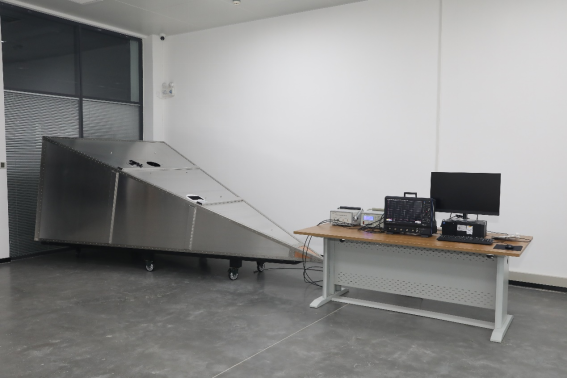

高頻局部放電檢測儀測試系統

1.2參考標準

DL/T 2278-2021 高頻法局部放電帶電檢測儀器技術規范

DL/T 2271-2021 高壓電纜局部放電在線監測系統技術規范

1.3.試驗內容

2. 特高頻局部放電監測設備功能試驗

局部放電發生時，電荷會在放電點迅速轉移，形成上升時間極短的陡電流脈沖，這種陡電流脈沖會激發出頻率達數GHz的特高頻電磁波信號，特高頻局放測試儀通過對這種電磁波信號進行檢測來分析局部放電信息，其功能試驗相關內容如下：

2.1.試驗儀器

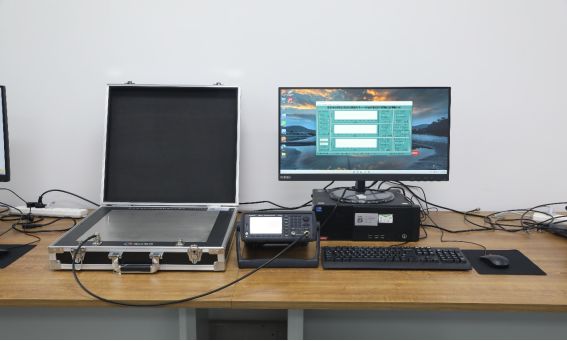

特高頻局部放電檢測儀校驗平臺

2.2.參考標準

DL/T 1432.4-2017 變電設備在線監測裝置檢驗規范 第4部分:氣體絕緣金屬封閉開關設備局部放電特高頻在線監測裝置

DL/T 1498.4-2017 變電設備在線監測裝置技術規范 第4部分:氣體絕緣金屬封閉開關設備局部放電特高頻在線監測裝置

DL/T 846.11-2016 高電壓測試設備通用技條件 第11部分：特高頻局部放電檢測儀

2.3.試驗內容

3. 接觸式超聲波局部放電監測設備功能試驗

局部放電時區域內分子間劇烈撞擊,介質由于放電發熱體積在瞬間發生改變,宏觀上產生脈沖壓力波,超聲波就是其中頻率大于20kHz的聲波分量，接觸式超聲波局部放電檢測儀通過接觸耦合方式將超聲信號轉化為電信號,然后經處理得到局放信息特征量，具有受電氣干擾小、遠距離無線測量等優點，其功能試驗相關內容如下：

3.1.試驗儀器

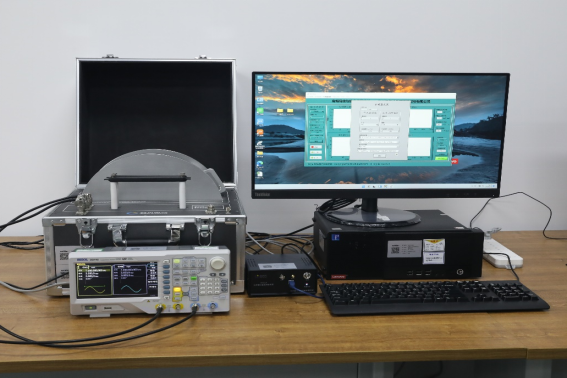

接觸式超聲波局部放電檢測儀測試系統

3.2.參考標準

DL/T 1416-2015 超聲波法局部放電測試儀通用技術條件

Q/GDW 11304.9-2023 電力設備帶電檢測儀器技術規范 第9部分:超聲波局部放電檢測儀

3.3.試驗內容

4. 非接觸式超聲波局部放電監測設備功能試驗

非接觸式超聲波局部放電檢測儀測試原理與接觸式類似，區別是通過非接觸方式將接收到的超聲信號轉化為電信號，其功能試驗相關內容如下：

4.1.試驗儀器

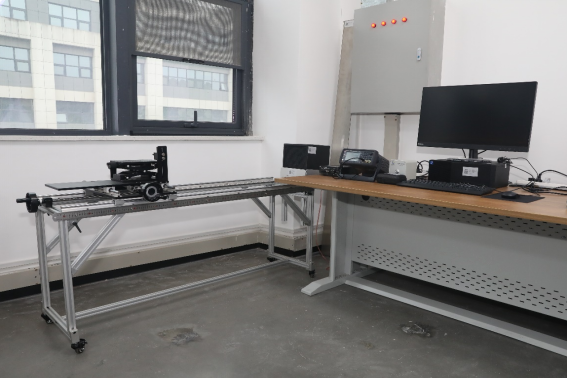

非接觸式超聲波局部放電檢測儀測試系統

4.2.參考標準

DL/T 1416-2015 超聲波法局部放電測試儀通用技術條件

Q/GDW 11304.9-2023 電力設備帶電檢測儀器技術規范 第9部分:超聲波局部放電檢測儀

4.3.試驗內容

5. 暫態地電壓局部放電監測設備功能試驗

對于高壓開關柜來說，局部放電會在其金屬外殼上產生對地電位，暫態地電壓局部放電檢測儀通過檢測這個對地電位實現局放信號的測量，其功能試驗相關內容如下：

5.1.試驗儀器

暫態地電壓局部放電檢測儀測試系統

5.2.參考標準

DL/T 846.10-2016 高電壓測試設備通用技術條件 第10部分:暫態地電壓局部放電檢測儀

Q/GDW 11304.16-2023 電力設備帶電檢測儀器技術規范 第16部分:暫態地電壓局部放電檢測儀

5.3.試驗內容

局部放電監測設備檢測試驗室的建設，為開普檢測針對各類型局放監測設備的試驗研究奠定了堅實的基礎，不僅滿足了電力市場中各類型局放監測設備的檢測需求，也為相關企業招標采購、國內認證和出口認證、摸底試驗、研發測試等提供了專業的試驗平臺。未來，開普檢測將不斷提升電力系統在線監測領域的試驗研究能力，為構建新型電力系統保駕護航。
